Instalación de un tragaluz tubular

Un tragaluz tubular puede añadir mucha luz natural a habitaciones oscuras y encerradas. Son populares en pasillos, baños, vestidores y otras habitaciones sin ventanas.

Medianamente económico y de fácil instalación, un tragaluz o claraboya tubular ilumina pasillos, baños o cualquier otra habitación. Existen varias opciones de tragaluces o claraboyas tubulares en el mercado, pero los componentes, en esencia, son los mismos: un domo de acrílico transparente, un tapajuntas de tejado, un tubo rígido o flexible y acabados para el techo. Los tamaños usuales son de 10, 14, 18 y 21 pulgadas de diámetro.

Algunas opciones y componentes adicionales disponibles son respiraderos integrados, bulbos dentro del tubo que convierten el tragaluz tubular en una luz convencional durante la noche con reguladores de luz electrónicos que pueden bloquear la luz cuando no se necesita. Algunos modelos de tragaluces tubulares califican para obtener créditos de impuestos federales.

Los siguientes pasos aplican para la instalación de un tragaluz tubular convencional de 10 a 14 pulgadas de diámetro. Este tamaño popular se ajusta a los entramados convencionales y no necesita cortar las viguetas del piso o las vigas del tejado. Otros modelos de tragaluz  o claraboya tubular pueden necesitar algunos cortes de los entramados y cabezales de moldura, pero estas unidades suelen incluir instrucciones específicas.

El kit de domo/tapajuntas para tejado se instala de manera muy parecida a otras penetraciones para tejados, como las botaguas para lo tubos de respiración.

Instalar un tragaluz popular

Paso 1

Para instalar un tragaluz o domo, escoja una ubicación y encuentre la vigueta del techo. Elija una ubicación en el techo que brindará la mayor cantidad de luz hacia el interior de la habitación pero que no recaiga directamente en una vigueta del techo del ático. Haga un orificio pequeño en el techo e introduzca una pieza larga de cable (de 12 pulgadas, aproximadamente) en el orificio. Vaya al ático y encuentre el cable. Si el cable no se ubica directamente entre las viguetas del techo, tendrá que reubicarlo. . El tubo debe tener el espacio adecuado entre las viguetas. Limpie cualquier aislamiento y ajuste la ubicación del orificio si es necesario.

Paso 2

Encuentre la ruta más directa hacia el tejado. La distancia entre el domo del tejado y el difusor no suele exceder 10 pies, aunque algunos modelos admiten hasta 14 pies. Recuerde que un tubo más corto y recto funciona mejor, y si tiene que elegir, escoja una exposición al sur para el domo del tejado. Taladre un pequeño orificio hacia el tejado. Centre el orificio entre dos vigas e inserte un cable para que pueda encontrar el lugar fácilmente cuando suba al tejado.

La instalación es rápida y sencilla, con agujeros cortados en el techo y en el tejado y un tubo reflector que conecta el tapajuntas del tejado sellado con el difusor del techado y el anillo de moldura.

Paso 3

Marque la línea de corte en el tejado. Use el marco del difusor o una plantilla proporcionada por el fabricante para marcar el orificio, asegurándose que la plantilla o marco se encuentra centrada en el orificio guía que hizo en el techo. Corte el orificio utilizando una sierra para paneles de yeso en el perímetro de la línea que marcó y retire esa sección del techo. Guarde el recorte redondo para usar una plantilla en el tejado cuando esté listo para realizar el corte.

El difusor y el anillo de moldura ofrecen una luz suave y natural y una apariencia detallada en el interior.

Paso 4

Instale el ensamblaje de la tubería inferior. Inserte el ensamblaje a través del orificio y asegúrelo según las instrucciones del fabricante. Usted instalará el resto de la galería de luz desde el ático cuando haya terminado con el recorte del techo.

Paso 5

En el techo, encuentre el orificio guía, centre el recorte en el tejado y marque el techado. Corte el techado con sumo cuidado y limpieza de tal manera que no tenga que reemplazar ninguna teja. Ya que haya cortado el techado, use una sierra recíproca o de vaivén para cortar la cubierta interior del tejado dentro del círculo.

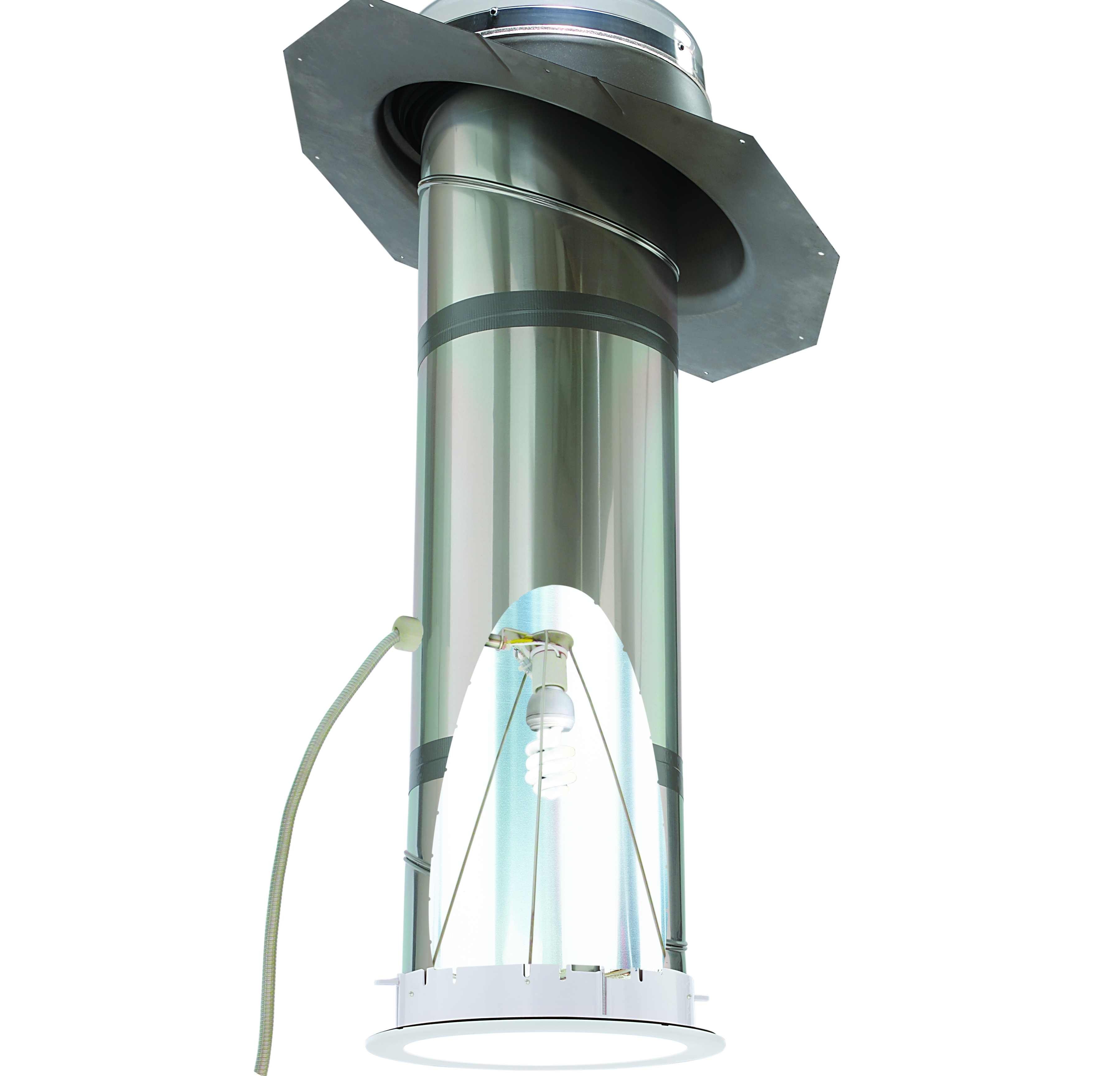

Muchos fabricantes ofrecen opciones para personalizar los tragaluces tubulares. Algunas opciones incluyen bulbos dentro del tubo, reguladores de luz eléctricos o respiradero.

Paso 6

Saque los clavos de las tejas que se encuentran directamente arriba y alrededor del orificio. Deslice el tapajuntas del domo del tejado por debajo de las tejas laterales y superiores hasta llegar a las inferiores, como si fuera un botaguas para un tubo de respiración. Asegure el tapajuntas y séllelo con pasta selladora siguiendo las instrucciones del fabricante para un sellado y sujeción adecuados Muchos materiales para techado como las baldosas podrían necesitar collares tapajuntas especiales.

Paso 7

Haga las conexiones en el ático. No es necesario que la abertura del techo se encuentre directamente bajo la abertura del tejado ya que los túneles son ajustables. Conecte el tubo a la sección del collar del tejado y extiéndalo sobre la abertura del techo. Corte a la medida y conecte la abertura del techo. Siga las instrucciones de instalación del fabricante sobre cómo cortar y asegurar el tubo.

Los tragaluces tubulares se pueden instalar en casi cualquier tipo de tubería, aunque es posible que los kits de tapajuntas personalizados tengan que ser específicos para algunos tipos de tejados.

Paso 8

Aplique cinta adhesiva en todas las junturas y uniones de las tuberías. Reemplace el aislamiento entre las viguetas. Coloque los lentes difusores en el anillo de moldura. Usando presión, coloque el anillo en el marco del techo.

−Por Roberto Franco
